Geigerzähler misst Ortsdosisleistung

Für die Messung der Ortsdosisleistung wird der Geigerzähler - my R42 - mit SBM-20 Rohr verwendet. Hersteller und Vertreiber ist die Firma 4n-galaxy.

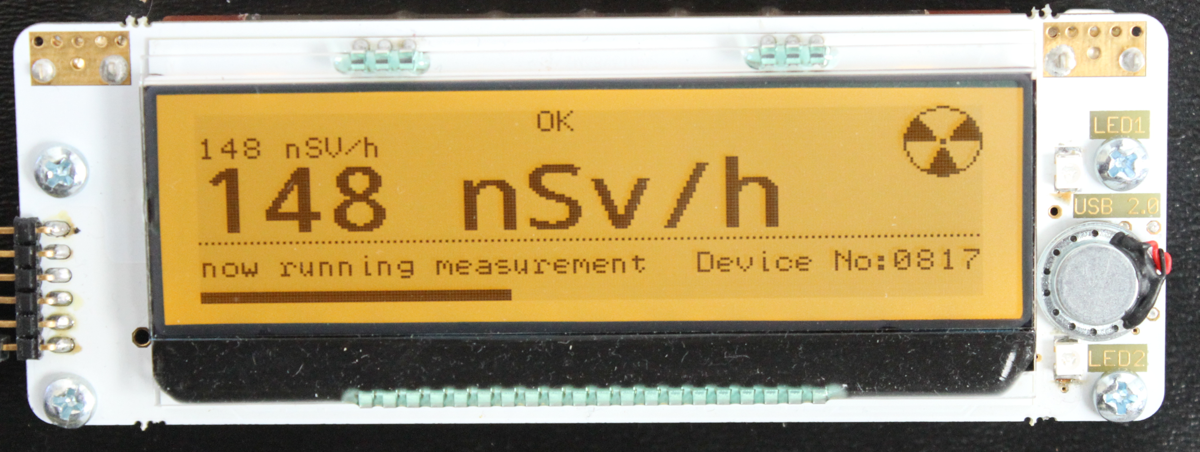

Der Geigerzähler führt die Messungen eigenständig durch. Gegenüber einfacheren Modelle gibt dieser Geigerzähler nicht nur die detektieren Impulse aus sondern berechnet gleich die Ortsdosisleistung und zeigt diese auf einem LCD-Display.


Auf dem Display werden abwechselnd der Wert der Ortdosisleistung und Charts mit dem zeitlichen Verlauf der letzten 24h bzw. letzten 10 Tage angezeigt.


Zusätzlich erfolgt eine Datenausgabe auf der USB- und auf der seriellen TTL-Schnittstelle:









000013 04.5V 400V +16?C 0952.32hPa 0817DN 148 nSv/h


000009 04.5V 401V +16?C 0952.32hPa 0817DN 102 nSv/h


000012 04.5V 400V +16?C 0952.32hPa 0817DN 137 nSv/h









































Impulse
 / 30s
BetriebsspannungV
ZählrohrspannungV
TemperaturC
LuftdruckhPa
Device-Nummer
OrtsdosisleistungnSv/h oder uSv/h

Dieser Datenstring wird alle 30 Sekunden auf den seriellen Schnittstellen ( USB und TTL ) ausgegeben.


An die serielle Schnittstelle (TTL) ist ein Arduino angeschlossen. Dieser extrahiert den Wert der Ortsdosisleistung aus dem übertragenen String und übergibt diesen dann einem Webserver.


http://192.168.178.99/db0gh/in.php?odl=140&einheit=1


Die Messwerte werden dann auf diesem Server in einer MySQL-Datenbank gespeichert.

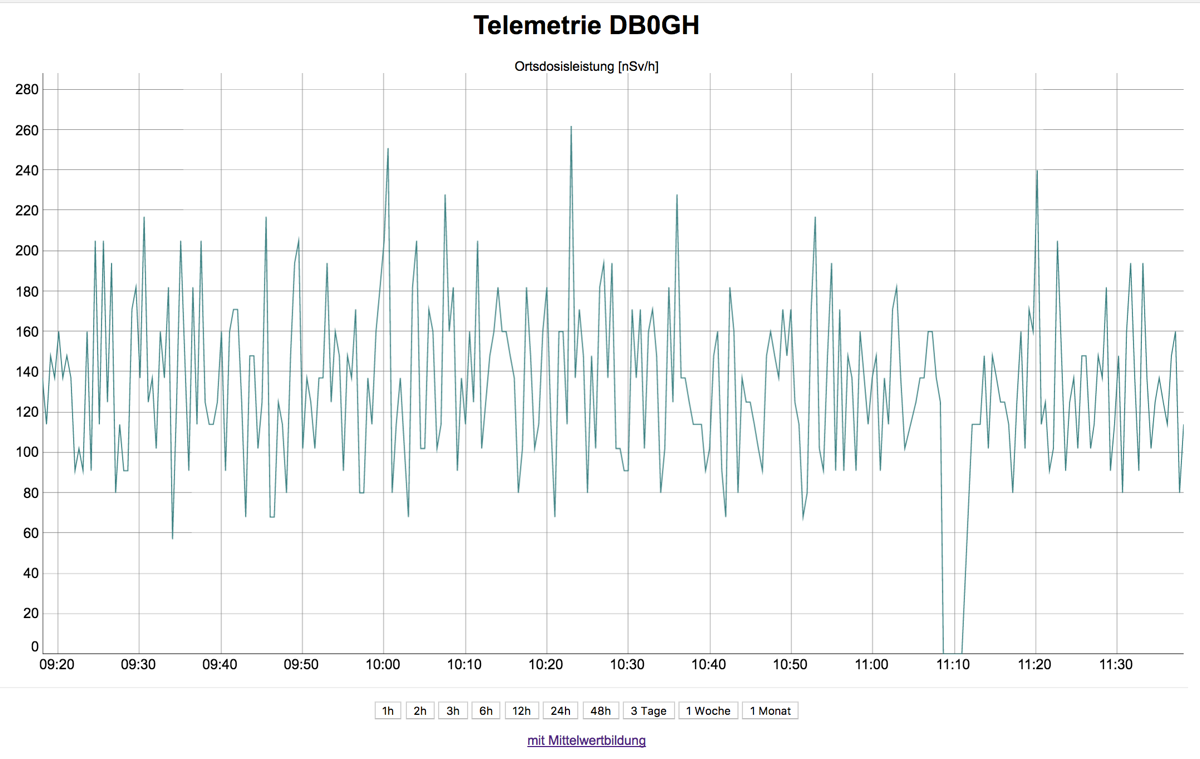

Aus diesen Werten wird dann eine Grafik mit dem Verlauf der Ortsdosisleitung erzeugt:





Aktuelle Messwerte der Ortsdosisleistung bei DB0GH ( Weinstadt-Grossheppach)





Weiterverarbeitung der Messwerte

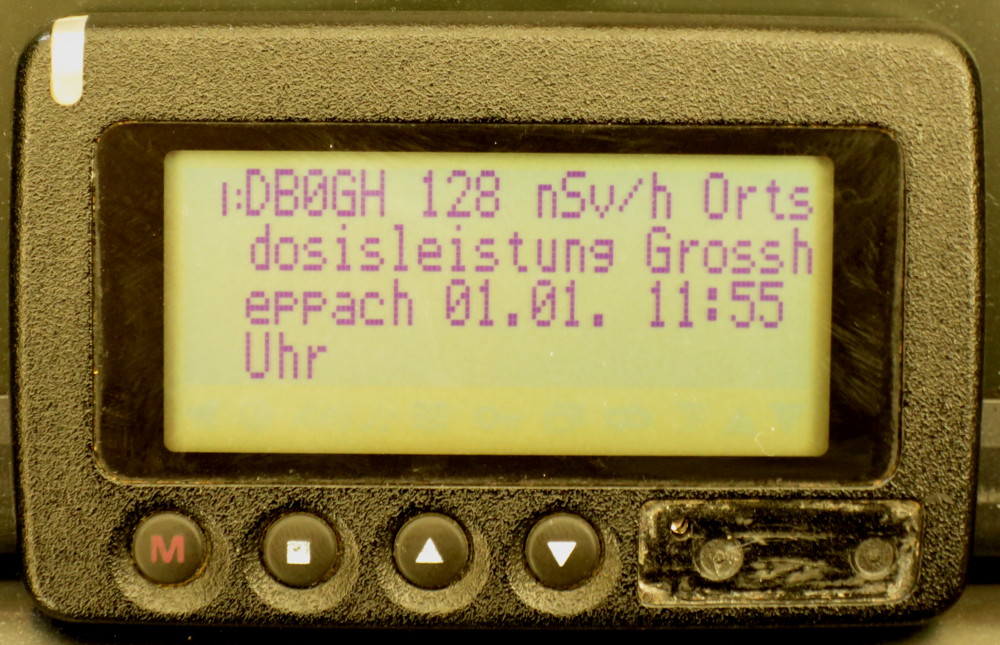

Der Webserver bereitet die Messwerte auf und übergibt diese u.A. an das DAPNET ( Funkruf ). Dort wird dann zyklisch der Durchschnittswert der letzen Stunde in der News-Rubrik "odl-bw" von allen Funkrufsendern in Baden-Württemberg ausgesendet:



Die Aussendung im APRS-Netz ist in Planung.









[wird noch fortgesetzt]





...

01.01.2018

Dipl.-Ing. (FH) Jürgen Mayer, DL8MA - Weinstadt-Grossheppach
